Trước khi lập trình chương trình cho biển LED ma trận, bạn cần tìm hiểu về cài đặt màn hình LED ma trận, thiết lập các thông số cài đặt cấu hình cho mạch điều khiển để biển LED hiển thị đúng nội dung chương trình.

Xác định số điểm ảnh của biển LED

Ở phần này, bạn sẽ rất dễ nhầm lẫn về hai thông số cơ bản của module ma trận đó là kích thước module và kích thước điểm ảnh. Việc đầu tiên bạn làm khi thực hiện cài đặt màn hình led ma trận đó là xác định số điểm ảnh của biển LED.

Kích thước điểm ảnh là tổng số điểm ảnh hiển thị để thiết lập trên phần mềm điều khiển. Kích thước module để tính toán kích thước của biển LED khi ghép các tấm lại với nhau.  Đối với các module khác nhau sẽ có thông số chuẩn một tấm là khác nhau mà các bạn có thể xem ở thông tin sản phẩm.

>Xem thêm: chữ inox

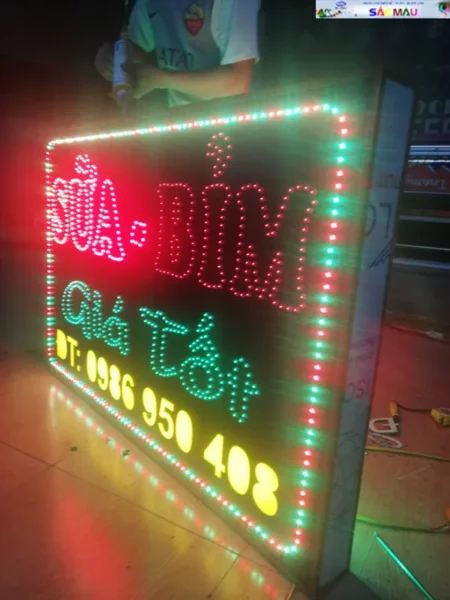

Sắc Màu hướng dẫn cài đặt màn hình LED ma trận

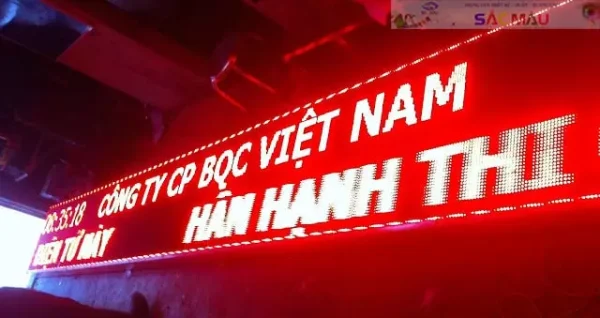

Sắc Màu hướng dẫn cài đặt màn hình LED ma trận

Sắc Màu hướng dẫn cài đặt màn hình LED ma trận

Module P5 thông số chuẩn của một tấm là: 32 pixel x 64 pixel.

Module P10 thông số chuẩn của một tấm là: 16 pixel x 32 pixel.

Từ các thông số của module trên các bạn có thể áp dụng để tính ra tham số màn hình chuẩn để nhập kích thước trên phần mềm LED HD 2018 và cũng có thể áp dụng cho các phần mềm LED khác.

Hướng dẫn cài đặt màn hình LED ma trận trên phần mềm HD 2018

Tiếp sau đây là hướng dẫn cài đặt màn hình LED ma trận trên phần mềm HD 2018. Trên phần mềm hiển thị các bạn lựa chọn theo thứ tự: Các thiết lập -> Cài đặt màn hình -> Nhập mật khẩu: 888.

Thiết lập cấu hình, cực tính dữ liệu trong Hardware Settings

Phần thiết lập này liên quan trực tiếp đến loại module LED ma trận mà bạn đang sử dụng nên cần xác định chính xác và cấu hình như sau:Đối với module P10 3 màu:

Chọn cấu hình [C6].

Cực tính dữ liệu: Cao hiệu quả.

Cực tính OE: Thấp hiệu quả.

Đối với module P10 full ngoài trời:

Chọn cấu hình [C20].

Cực tính dữ liệu: Cao hiệu quả.

Cực tính OE: Thấp hiệu quả.

Đối với module P10 full trong nhà:

Chọn cấu hình [C39].

Cực tính dữ liệu: Cao hiệu quả.

Cực tính OE: Thấp hiệu quả.

Đối với module P10 1 màu:

Chọn cấu hình [C6].

Cực tính dữ liệu: Thấp hiệu quả.

Cực tính OE: Cao hiệu quả.

Đối với module P5 full trong nhà:

Chọn cấu hình [C5].

Cực tính dữ liệu: Cao hiệu quả.

Cực tính OE: Thấp hiệu quả.

Cài đặt thông số màn hình cơ bản của biển LED

Cài đặt thông số của màn hình cũng là một nguyên lý quan trọng trong việc cài đặt màn hình LED ma trận. Vì vậy khi cài đặt, các bạn nên chú ý lựa chọn các thông số sau:

Màu:

Đơn màu – nếu sử dụng các loại module đơn sắc (ví dụ: P10 đỏ, P10 trắng, P10 xanh lá,…)

Màu kép – nếu sử dụng các loại module hiển thị 3 màu (ví dụ: P10 3 màu, P16 3 màu,…)

Đầy màu – nếu sử dụng các loại module full color (ví dụ: P10 full trong nhà, P10 full ngoài trời, P5 full,…)

Card model: Lựa chọn đúng tên card mà mình đang sử dụng.

Chiều rộng – chiều cao: Điền đúng thông số điểm ảnh của biển LED như đã xác định ở bên trên.

Nếu biển LED đang gặp vấn đề này, các bạn chỉ cần chỉnh lại cực tính ngược với ban đầu. Khi cài đặt màn hình LED ma trận, nếu cực tính dữ liệu không đúng sẽ khiến biển LED gặp tình trạng sáng nền, chữ tối. Tất cả các hướng dẫn thiết lập cấu hình cho từng loại module đều được hướng dẫn chi tiết trong phần hướng dẫn sử dụng của mạch điều khiển. Các bạn sử dụng mạch điều khiển nào chỉ cần xem phần hướng dẫn của mạch đó.

Các thiết lập tương tự như khi sử dụng với phần mềm điều khiển trên điện thoại LED ART sử dụng mạch điều khiển qua wifi của HD.
